コンパクトで傾斜可能なマストシステム。

KM40-2

KM40-2は、高度な労働安全性と優れた生産性を兼ね備えています。

ウィンチの引張力 40 kN
牽引ケーブルウインチ 12/800 mm/m
マストの高さ 11,0 m
出力 212 kW

コンパクトで傾斜可能なマストシステム。

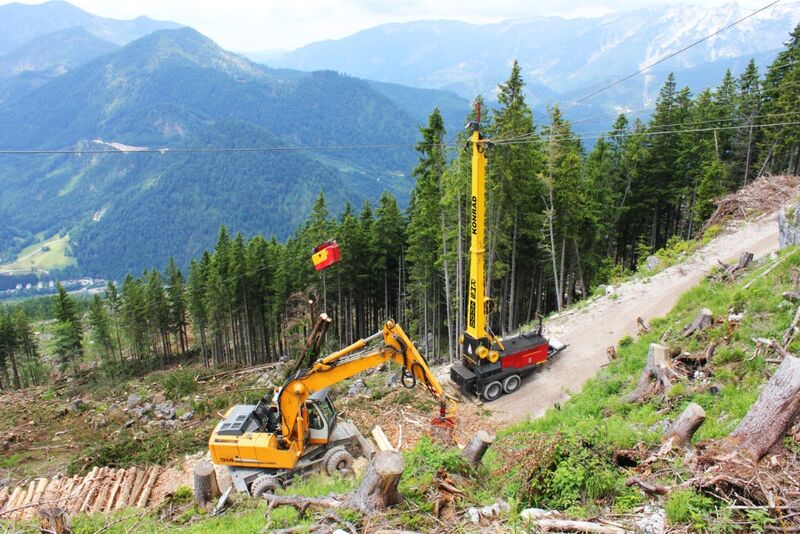

コンパクトで傾斜可能なマストシステム(KMS) KM40-2は、タンデムトレーラー上に取り付けられた無線制御のケーブルクレーンシステムです。KM40-2は、高度な労働安全性と優れた生産性を兼ね備えていると同時に、使用場所の変更についても非常に柔軟です。機械の機能は、すべて無線遠隔コントロールによって実施され、これによってケーブルクレーン組み立て時の装備時間を大幅に短縮します。ケーブルクレーンシステムが初めて設置され、運転が開始されると、KMSは、運搬車の素早い動き、および例えば自動ルーティングや自動無線送信などの快適機能によって、納得のいく性能を示します。オプションの油圧式補助ドライブは、使用場所に到達した際に牽引車両をサポートします。KMSの油圧システムによる補助ドライブは完全に自己供給なので、牽引車両はその全出力を利用できるようになります。

KMS、KM40-2型は、2ケーブルとして、ならびに3ケーブルのバージョンとしても提供可能です。例えば、補助ウィンチ、ロングケーブルバージョン、または追加のガイロープウインチなどのオプションは、このコンパクトな機械における汎用性の高さを示しています。

無線技術

素早い組み立ておよび安全な操作のために、以下の要素のコントロールは無線装置を介して行うことが標準となっています:

  • サポート
  • マストリフト
  • 無線技術
  • ガイラインのドラム
  • 運搬ケーブルウインチ
  • テンションコンパートメントシリンダー
  • 補助ウィンチ
  • 牽引ケーブルウインチ
  • 運搬車の始動/停止
  • 運搬車ウインチ
  • 自動ルーティング
  • 引き渡し機能
  • ホーン信号

KM40-2

寸法

KM40-2

技術データ

一般情報

自重 13260~14550 kg ¹)
搬送寸法(長さx幅x高さ) 6.09 x 2.26 x 3.22 m
マストの高さ 11.0 m ¹) ²)
コントロールシステム KTC 1.0
無線システム KFS-16、KFS-20
タンデム装置 空気式ブレーキ、機械式パーキングブレーキ、設計速度:40 km/h ⁴)
タイヤ 445 / 45 R19.5
走行駆動装置 ³) 12 km/hまでの静水圧式補助ドライブ、ケーブル制御または無線制御を装備

ケーブルクレーンシステム

  ウィンチの引張力ケーブル
   スタンダードロングケーブル
運搬ケーブルウインチ 120 kNØ20mm / 600mØ22mm / 800m
牽引ケーブルウインチ 40 kNØ12mm / 600mØ12mm / 800m
ガイラインウインチ 9 kNØ18mm / 60mØ18mm / 70m
補助ウィンチ ³) 18 kNØ7mm / 1200mØ7mm / 1600m
引き戻しケーブルウインチ ³) 40 kNØ11mm / 1200mØ11mm / 1600m

ドライブエンジン

  ステージIII A(レベル3) ステージIII B(レベル4i) ステージV
エンジンの種類 水冷式IVECO 6気筒のターボディーゼルエンジン
出力(2200 rpm) 175 kW210 kW212 kW
トルク(1500 rpm) 1020 Nm1143 Nm1160 Nm
排気量 6.7 L
ディーゼルタンク容量 170 L

油圧システム

ケーブルクレーンポンプ アキシアルピストンポンプ、閉鎖型オイル循環、pmax 460 bar
パワーテイクオフポンプ アキシアルピストンポンプ、開放型オイル循環、pmax 280 bar
油圧オイルタンクの充填レベル 160 L

1)それぞれの機械実施形態に応じて
2)実施形態:3ケーブル、運搬ケーブルイジェクタを装備
3)オプション
4)特殊設計で80 km/hまで可能

特殊装備:標準装備の他にも、豊富な特殊装備をご利用いただけます。標準装備および特殊装備の詳細については、KONRAD販売パートナーまでお問い合わせください。

メーカーは、技術的な変更および改良を行う権利を留保しています。
