Pionnier des pentes raides
HIGHLANDER HL20-2
La machine à 6 roues HL20-2 est principalement utilisée dans les forêts de bois moyen à fort.
Pionnier des pentes raides
La machine à 6 roues HL20-2 est principalement utilisée dans les forêts de bois moyen à fort.
La répartition équilibrée du poids se traduit par une pression au sol optimisée et une protection maximale du sol, même sur sol mou. Son aptitude tout-terrain est unique grâce à ses jambes de déploiement, la compensation automatique de niveau et à l’essieu-tandem à portique.
HIGHLANDER HL20-2

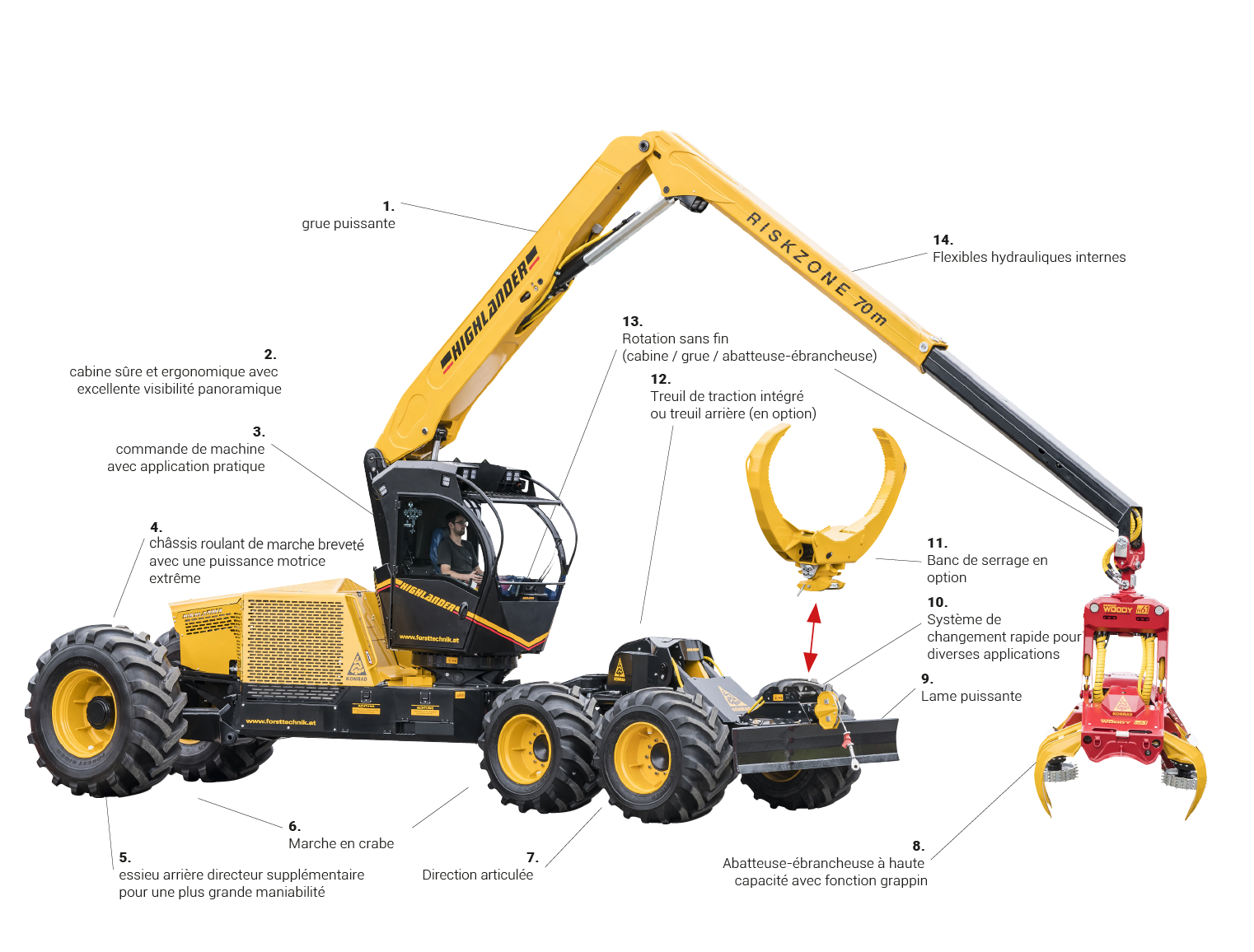

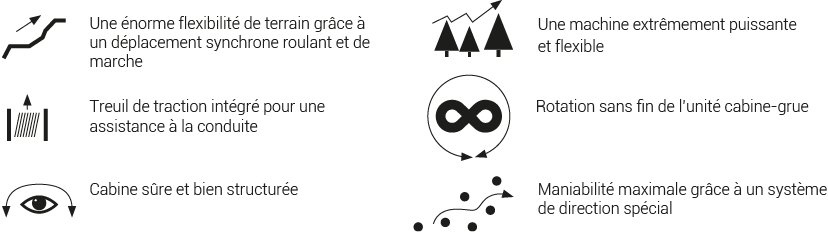

Points forts
HIGHLANDER HL20-2

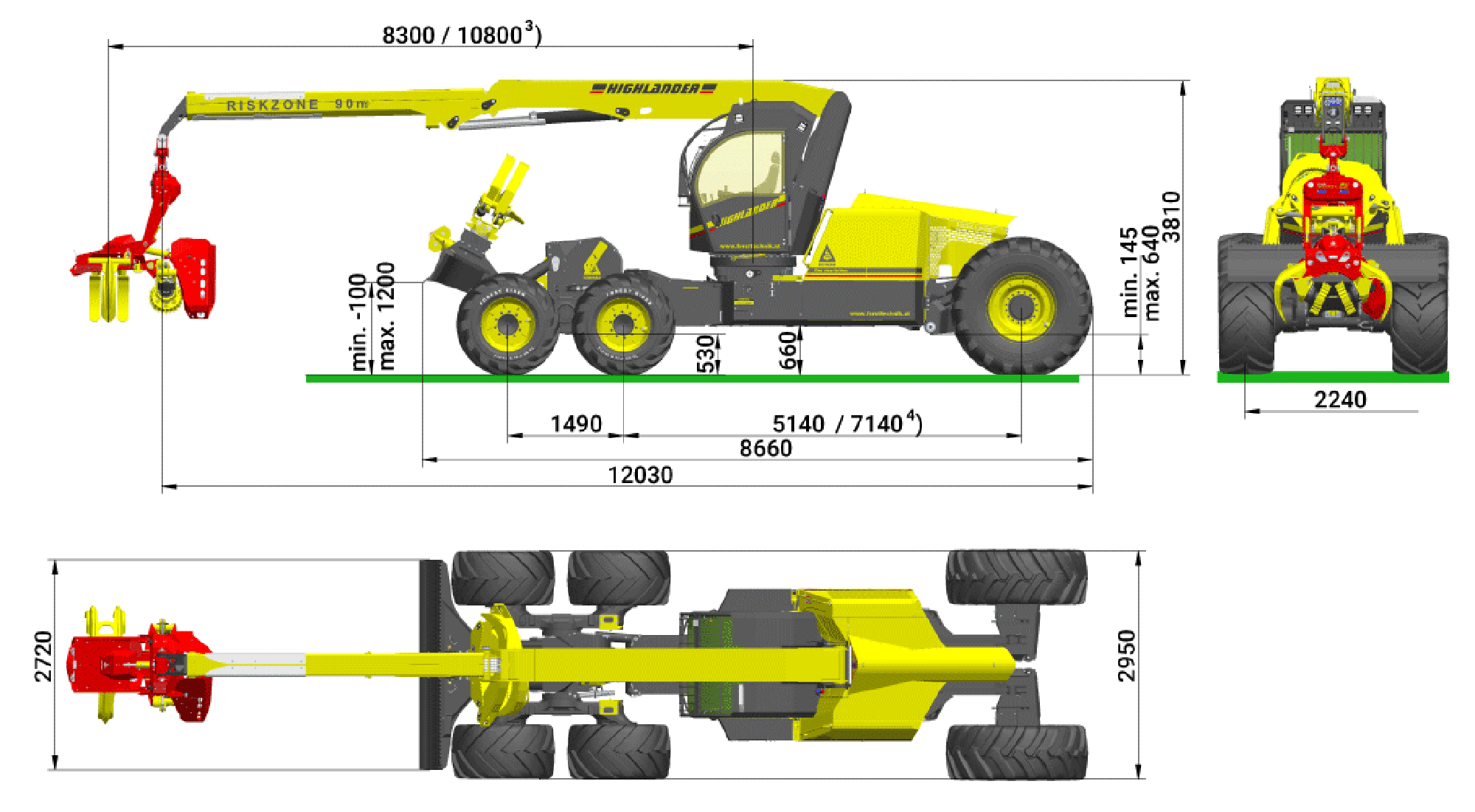

Dimensions
HIGHLANDER HL20-2
caractéristiques techniques
Indications générales
| Poids en charge type | 25500 kg ¹) |
|---|---|
| Système de commande | KTC 1.0 |
| Têtes d’abattage | WH50-1, WH60-1 |
Moteur d’entraînement
| Stage V | |
|---|---|
| Type de moteur | FPT 6 cylindres CR |
| Puissance (2 200 tr/min) | 212 kW |
| Couple (1 500 tr/min) | 1160 Nm |
| Cylindrée | 6,7 l |
| Volume du réservoir diesel | 340 l |
Système de grue
| Type de grue | HL24 |
|---|---|
| Couple de levage | 240 kNm |
| Angle d'inclinaison | +23,6° / -9,5° |
| Angle d’inclinaison avec bascules de roue | +28,0° / -14,0° |
| Portée | 10,8 m |
| Couple de rotation | 44 kNm |
| Plage de rotation | 360° (infinie) |
Train roulant
| Essieu-tandem à portique | Essieu arrière | |
|---|---|---|
| Entraînement | Essieu-tandem à portique avec moteur à pistons axiaux et boîte de vitesses 2 rapports | Moteur à pistons axiaux et boîte de vitesses |
| Circuit de freins | Frein multidisque |
|
| Type de direction | Direction roues avant, roues arrières, traction intégrale et marche en crabe |
|
| Système de direction | Direction articulée | Braquage de roue individuelle |
| Angle de direction ²) | +27° / -27° | |
| Pneumatiques standard | 710 / 45 R26,5 | 710 / 70 R34 |
| Force de traction | 272 kN | |
| Vitesse de déplacement | 18 km/h | |
| Largeur de voie | 2240 mm | |
| Garde au sol | 640 mm | |
Circuit hydraulique
| Pompes de route | Pompe à pistons axiaux, circuit d’huile fermé, pmax 450 bar |
|---|---|
| Pompe de travail | Pompe à pistons axiaux, circuit d’huile ouvert, pmax 350 bar |
| Pompe de prise de force | Pompe à pistons axiaux, circuit d’huile ouvert, pmax 350 bar |
| Niveau de remplissage du réservoir d'huile hydraulique | 250 l |
Options
| Treuil arrière RW90-1 | max. 80 kN de force de traction (réglable), suspension Ø13 mm/120 m |
|---|---|
| Treuil de traction TW90-1 | max. 90 kN de force de traction (réglable), avec éjecteur de câble et bras enrouleur, utilisable comme treuil arrière, suspension Ø14 mm/300 m |
| Banc de serrage | à système intégré de changement rapide, frein réglable de rotation et pendulaire, env. 2 m² de surface de chargement |
1) Modèle : Treuil de traction suspension incl., banc de serrage, WH60-1, 1/2 réservoir, sans chaînes/bandes
2) Sans chaînes
3) Déploiement : 2 500 mm
4) Déploiement : 2 000 mm
Équipement spécial : En plus de l’équipement standard, un large éventail d’équipements spéciaux est disponible. Vous pouvez obtenir de plus amples informations sur les équipements standard et les équipements spéciaux auprès de votre partenaire commercial KONRAD.
Le fabricant se réserve le droit d’apporter des modifications et des améliorations techniques.
