Kompaktowa kolejka linowa
KM40-2
KM40-2 łączy dbałość o bezpieczeństwo z wysoką wydajnością

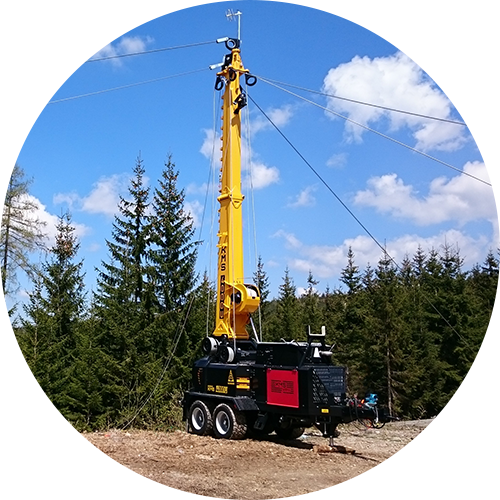

Kompaktowa kolejka linowa
KM40-2 to zdalnie sterowana kolejka linowa zamontowana na przyczepie tandemowej. Rozkładanie systemu sterowane jest zdalnie. Aby zwiększyć wydajność, praca wózka jest zautomatyzowana. Rozstawianie kolejki jest bardzo proste.
Wszystkie funkcje sterowane są radiowo. Urządzenie łączy dbałość o bezpieczeństwo z wysoką wydajnością.
Kolejka KM40-2 dostępna jest w wersji dwu- i trzylinowej. Wszechstronność temu kompaktowemu urządzeniu zapewniają takie opcje dodatkowe jak wciągarka liny pomocniczej, dłuższa lina nośna czy dodatkowe wciągarki lin odciągowych.
Sterowanie radiowe
Dla przyśpieszenia rozstawiania oraz zwiększenia bezpieczeństwa, poniższe fukcje sterowane są radiowo:
- Podpory
- Rozkładanie masztu
- Sterowanie radiowe
- Bębny odciągów
- Wciągarka liny nośnej
- Bęben wciągarki
- Wciągarka odciągów
- Wciągarka liny obiegowej
- Start/stop wózka
- Wciągarka liny zrywkowej
- Automatyka jazdy
- Przeniesienie sterowania
- Sygnał dźwiękowy
KM40-2

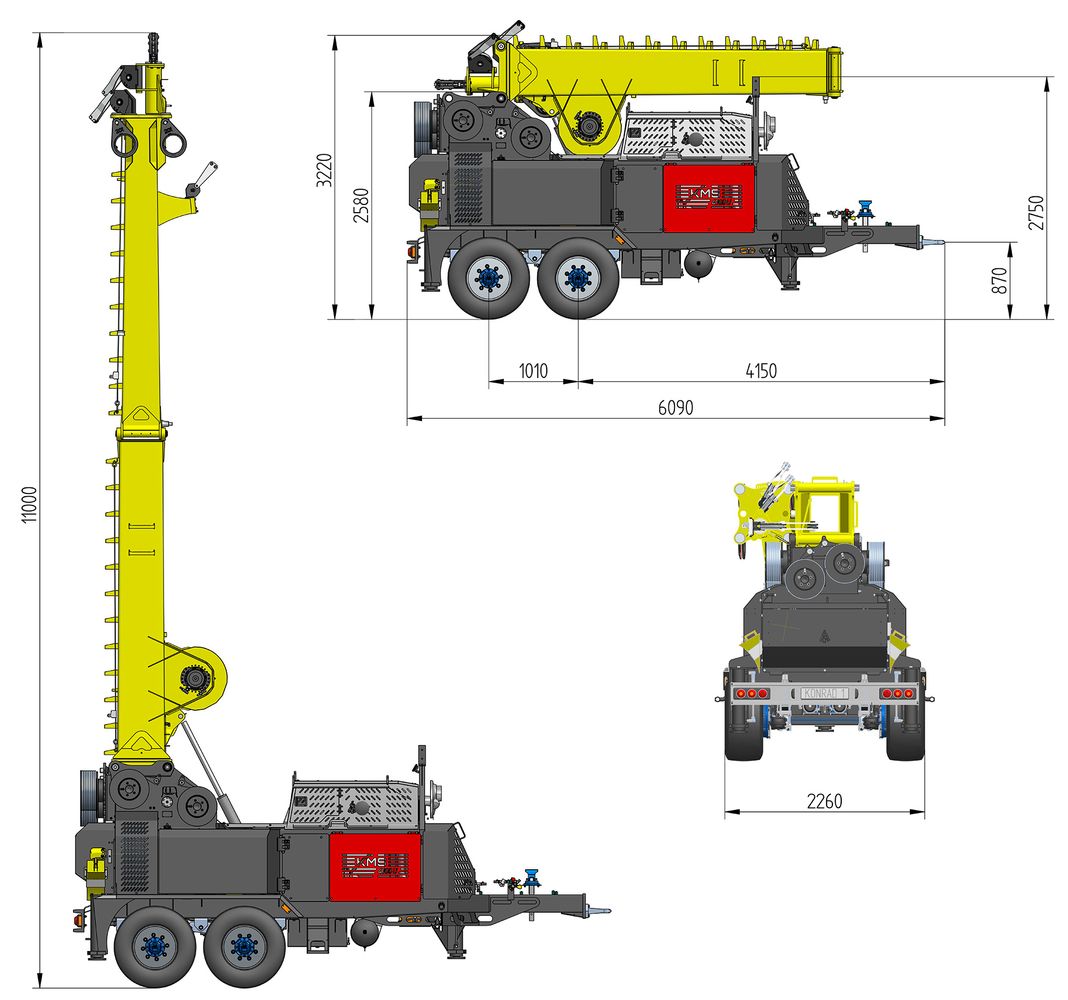

Wymiary
KM40-2
Dane techniczne
Informacje ogólne
| Masa | 13260 - 14550 kg ¹) |
|---|---|
| Wymiary (dł. x szer. x wys.) | 6,09 x 2,26 x 3,22 m |
| Wysokość masztu | 11,0 m ¹) ²) |
| System sterowania | KTC 1.0 |
| Sterowanie radiowe | KFS-16, KFS-20 |
| Podwozie | przyczepa tandemowa, hamulce pneumatyczne, mechaniczny hamulec postojowy, prędkość do 40 km/h ⁴) |
| Ogumienie | 445/45 R19,5 |
| Napęd dodatkowy ³) | napęd hydrostatyczny do 12 km/h, sterowany radiowo lub pilotem na kablu |
Kolejka linowa
| Siła uciągu | Lina | ||
| Standard | Długa lina | ||
| Lina nośna | 120 kN | Ř20mm / 600m | Ř22mm / 800m |
| Lina pociągowa | 40 kN | Ř12mm / 600m | Ř12mm / 800m |
| Odciągi | 9 kN | Ř18mm / 60m | Ř18mm / 70m |
| Lina pomocnicza ³) | 18 kN | Ř7mm / 1200m | Ř7mm / 1600m |
| Lina powrotna ³) | 40 kN | Ř11mm / 1200m | Ř11mm / 1600m |
Silnik
| Stage III A (Tier 3) | Stage III B (Tier 4i) | Stage V | |
|---|---|---|---|
| Rodzaj silnika | 6-cylindrowy FPT turbo ciesel chłodzony cieczą | ||
| Moc (2200 obr./min) | 175 kW | 210 kW | 212 kW |
| Moment obrotowy (1500 obr./min) | 1020 Nm | 1143 Nm | 1160 Nm |
| Pojemność | 6,7 l | ||
| Zbiornik paliwa | 170 l | ||
Układ hydrauliczny
| Pompy kolejki | pompa osiowo-tłoczkowa, zamknięty obieg, pmax 460 bar |
|---|---|
| Pompa odbioru mocy | pompa osiowo-tłoczkowa, obieg otwarty, pmax 280 bar |
| Zbiornik oleju hydr. | 160 l |
1) W zależności od wersji
2) Wersja trzylinowa, z dyspenserem liny nośnej
3) Opcja
4) Możliwość zwiększenia do 80 km/h
Wyposażenie opcjonalne: Oprócz wyposażenia standardowego dostępna jest również szeroka gama wyposażenia opcjonalnego. Więcej informacji na temat wyposażenia standardowego i opcjonalnego można uzyskać u dystrybutora firmy KONRAD
Producent zastrzega sobie prawo do wprowadzania zmian technicznych i ulepszeń.
