MOUNTYマウンテンハーベスター

MOUNTY

マウンテンハーベスターMOUNTYは、トラック運搬車に搭載された無線制御のケーブルクレーンシステムです。

無類の利点

  • 低い機械コストで高性能
  • 革新的な設計による短い組み立て時間
  • 低い輸送コスト
  • 機械全体に対するメーカーのサービスを含む包括的な保証
  • 森にやさしい作業方法
  • 幅広いマストによって、ケーブル降下時に機械オペレータを保護
  • 人間工学に基づいた、快適で安全なキャビン
  • アクセスしにくい斜面における木材伐採のための極めて経済的なソリューション

KONRADのMOUNTY

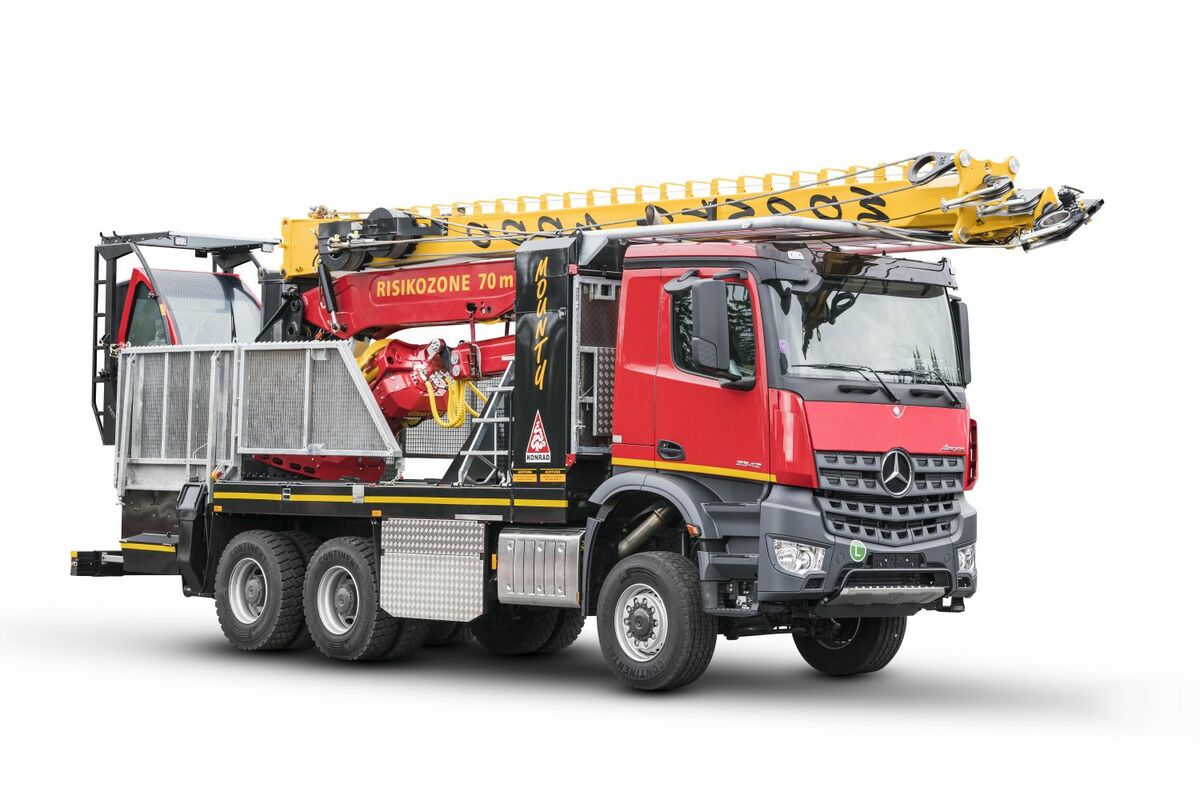

道路承認のおかげで、様々な使用場所の間での変更は直接、迅速かつ簡単に実施できます。同様に、ケーブルクレーンシステム全体の組み立ておよび分解も簡単です。

MOUNTYの利点

MOUNTYの利点は業界内でよく知られています:

  • コンパクトに設計されているので、作業場所をいつもすっきりと整頓しておくことができます。
  • ケーブルトラックのグランドクリアランスを大きくするために、リアマウントによってマストの高さが大きくなっています。そのため、好ましい条件下では、ケーブルサポートなしでも長いテンションが可能です。
  • クレーンユニットとマストの特別な配置による完璧な視野を備えた、高い作業エリア
  • 荷降ろし時の高速サイクルを実現する油圧キャビンドアを備えた、人間工学に基づく安全で快適なクレーンキャビン
  • 革新的な設計によって、ケーブルクレーンを組み立てる際の装備時間が短縮。
  • 輸送コストが低いため、MOUNTYは少量でも経済的に使用できます。

無限の可能性

多数のオプション。例えば

  • 長いケーブルを備えた実施形態、
  • 補助ウィンチ、
  • 追加のガイラインウインチ、
  • その他多数

さらには、お客様ごとの個別のご要望に応じて、MOUNTYは信じられないほど多様な側面を見せます。

また、MOUNTYの全モデルは 3ケーブルバージョンとして提供可能 であり、これによって 下降輸送および水平輸送 が可能になります。クレーンユニットおよびマストの特別な配置によって、クレーンキャビン内のオペレータは常に保護されています。

トラック運搬車の様々なドライブコンセプトおよび性能クラスをMOUNTYの機械コントローラと組み合わせることによって、機械は極めて低燃費で効率的なものになっています。トラックのエンジンデータは、クレーンキャビン内のタブレットPCまたは携帯無線機にも表示されます。

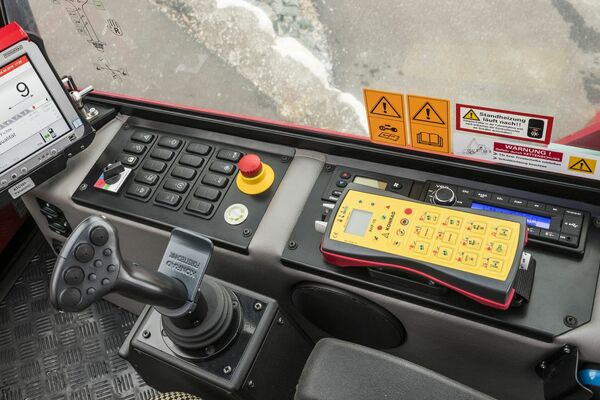

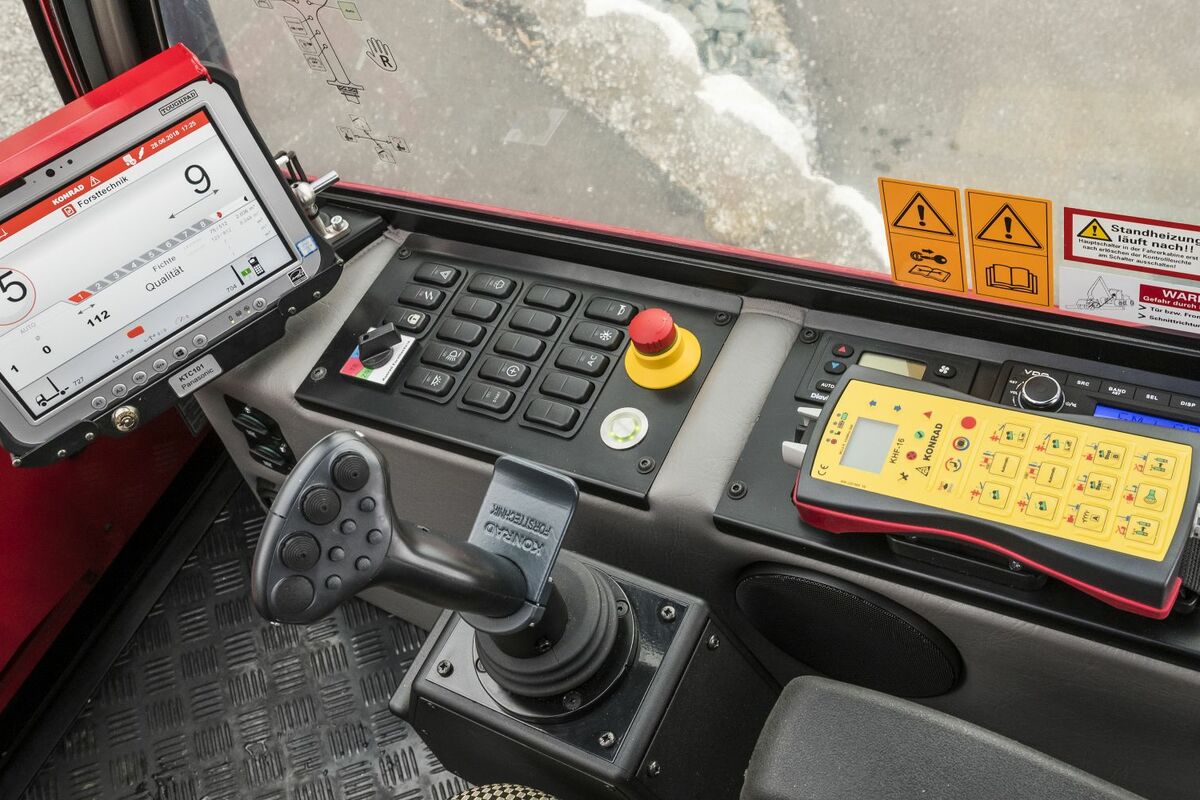

無線遠隔コントロール

機械の機能は、すべて無線遠隔コントロールによって実施されます:

  • サポート
  • 積み込みランプ
  • ガイラインウインチ
  • 運搬ケーブルウインチおよび運搬ケーブルガイド
  • 牽引ケーブルウインチ
  • 引き戻しケーブルウインチ
  • 補助ウインチ
  • クレーンキャビンの調整
  • トラックの始動/停止
  • 例えば、巻き上げケーブルウインチおよびエンジン始動/エンジン停止などの運搬車機能
  • 障害物やケーブルサドルのルートプログラミングおよびプログラミングを含む自動ルーティング

KONRAD Forsttechnik

MOUNTYでの作業工程

登り操作

無線遠隔コントロール運搬車LIFTLINERは、エンジン駆動の巻き上げケーブルウインチによって、既存スタッフの作業負荷を大幅に軽減し、作業サイクルのスピードアップを実現します。

循環運転での降り操作

この場合、無線遠隔コントロール運搬車 LIFTLINER は循環システムで運転され、引き戻しケーブルで上に引き上げられます。

WOODLINERでの降り操作

自走式運搬車 WOODLINER によって、牽引ケーブルや引き戻しケーブルを用いずにケーブルクレーン全体を素早く組み立てることが可能になります。

KONRAD Forsttechnik

MOUNTYの各モデル

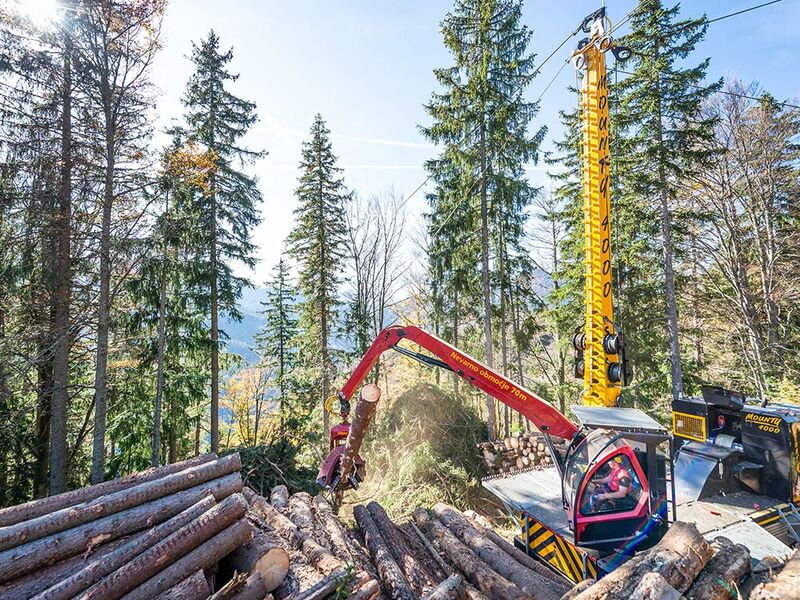

MOUNTY MT30-2

MOUNTY MT30-2

ウィンチの引張力: 30 kN マストの高さ: 13,0 m

は急斜面での間伐に理想的な機械です。ケーブルクレーン装置などの機械コンポーネントまたは積載クレーンもまた、主に細い木材を迅速かつ効率的に加工できるように設計されています。その場合、標準実施例での総重量は26 t未満です。機能性およびオプション多様性の観点から、MT30-2は大型の姉妹機に引けを取りません。

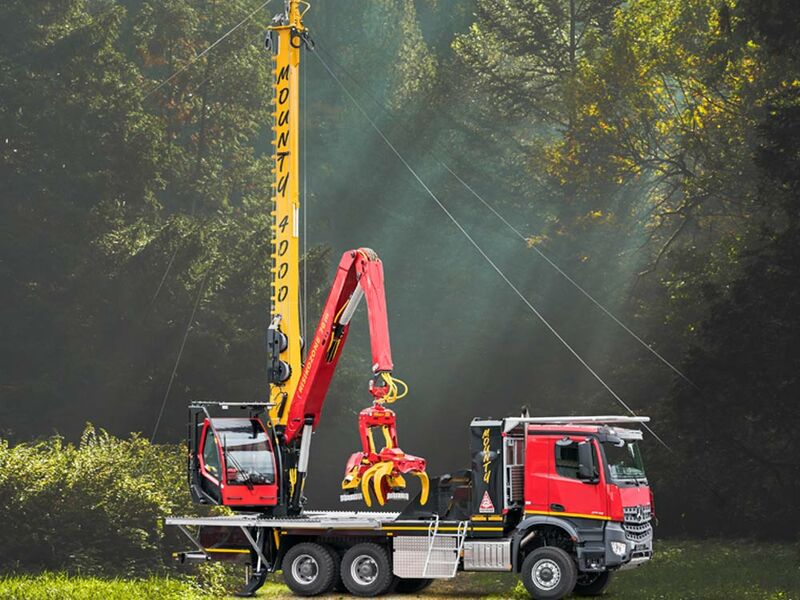

MOUNTY MT40-2

MOUNTY MT40-2

ウィンチの引張力: 40 kN マストの高さ: 13,0 m

をご使用いただけば、お客様は機械オペレーターとして必要なすべてのリクエストを満たすことになります。間伐から太い木材の伐採まで – MT40-2は、そのための理想的なコンパニオンです。コンポーネントどうしが理想的に調和し合って、低燃費と高生産量を同時に実現します。

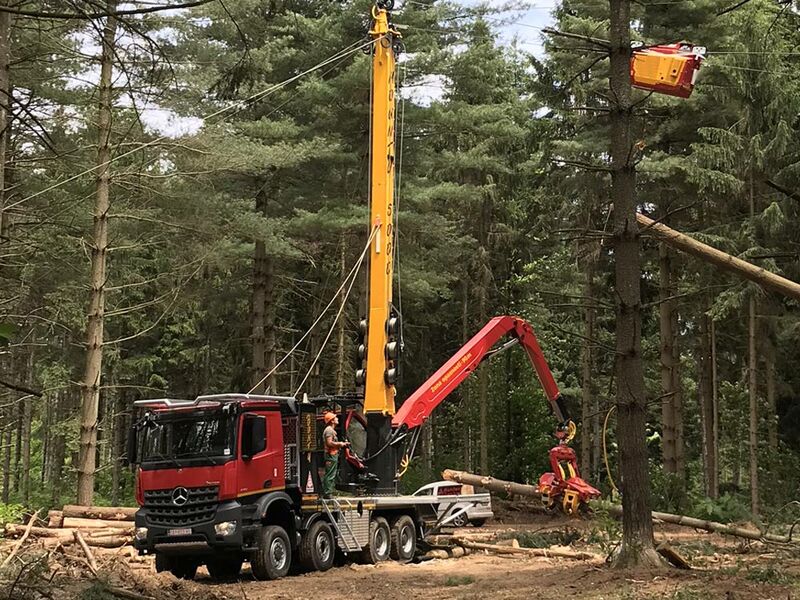

MOUNTY MT50-2

MOUNTY MT50-2

ウィンチの引張力: 47 kN マストの高さ: 14,2 m

より多くを望むすべての人に!
MT50-2は、4軸トラックにケーブルクレーン装置が装備され、急斜面での長いケーブル長および太い木材用に特別に開発されました。
機械のウィンチの引張力が大きいので、より大きな積載量が可能になり、そのため長いケーブル長の場合であっても生産性は一定に保されます。

MOUNTYマウンテンハーベスター

技術データ

一般情報

  Mounty MT30-2 Mounty MT40-2 Mounty MT50-2
運搬車 2) Mercedes Arocs AK 3342 6x6 Mercedes Arocs AK 3342 6x6 Mercedes Arocs AK 4145 8x6 Mercedes Arocs AK 4145 8x6
出力 420 PS 1) 420 /450 PS 450 PS
自重 26000~29000 kg ¹) 28000~32000 kg ¹) 31000~35000 kg ¹)
搬送寸法(長さx幅x高さ) 11.90 x 2.50 x 4.00 m ¹) 13.09 x 2.50 x 4.00 m ¹)
マストの高さ 13.0 m 1) 4) 14.2 m 1) 4)
チルト角 +6.5°/-6.5°
コントロールシステム KTC 1.0
無線システム KFS-16、KFS-20
ハーベスター装置 W52、WH50-1、WH6、WH60-1 WH6、WH60-1

ケーブルクレーンシステム

  スタンダードロングケーブルスタンダードロングケーブルスタンダードロングケーブル
運搬ケーブルウインチ Ø18mm/500mØ18mm/700mØ20mm/600mØ20mm/800mØ22mm/800mØ22mm/800m
ウィンチの引張力 100 kN 120 kN
牽引ケーブルウインチ Ø11mm/500mØ11mm/700mØ12mm/650mØ11mm/800mØ12mm/700mØ12mm/800m
ウィンチの引張力 30 kN 40 kN 47 kN
ガイラインウインチ Ø18mm/60mØ18mm/70mØ20mm/60mØ18mm/70mØ20mm/60mØ18mm/70m
ウィンチの引張力 9 kN
補助ウィンチ 3) Ø7mm/1000mØ7mm/1400mØ7mm/1200mØ7mm/1600mØ7mm/1400mØ7mm/1600m
ウィンチの引張力 18 kN
引き戻しケーブルウインチ 3) Ø10mm/1100mØ10mm/1400mØ11mm/1200mØ11mm/1600mØ11mm/1400mØ11mm/1600m
ウィンチの引張力 30 kN 40 kN

クレーンシステム

クレーンタイプ MT22 MT24
吊り上げトルク 200 kNm 220 kNm
旋回トルク 40 kNm
旋回範囲 350°
リーチ 9.6 m 9.9 m

油圧システム

ケーブルクレーンポンプ アキシアルピストンポンプ、閉鎖型オイル循環、pmax 460 bar
作業用ポンプ アキシアルピストンポンプ、開放型オイル循環、pmax 350 bar
パワーテイクオフポンプ アキシアルピストンポンプ、開放型オイル循環、pmax 100 bar
油圧オイルタンクの充填レベル 400 L

1)それぞれの機械実施形態に応じて
2)ご要望に応じて別の運搬車
3)オプション
4)実施形態:3ケーブル、運搬ケーブルイジェクタを装備

特殊装備:標準装備の他にも、豊富な特殊装備をご利用いただけます。標準装備および特殊装備の詳細については、KONRAD販売パートナーまでお問い合わせください。

メーカーは、技術的な変更および改良を行う権利を留保しています。
